AWAX26XXL

Sicherheitsrelais – Selbstüberwachungsgehäuse

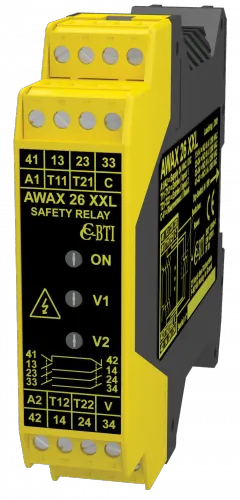

Sicherheitsrelais – Selbstüberwachungsgehäuse AWAX26XXL

AWAX26XXL

Sicherheitsrelais – Selbstüberwachungsgehäuse. Steuert ACOTOM-Prozesssensoren, mechanische Schalter und Not-Aus-Taster.

Wesentliche Merkmale

  • DLC: Elektronischer Strombegrenzungsschalter
  • < 2 W (DC) ; < 5 VA (AC)
  • Schutzart IP20
  • Ansprechzeit < 20 ms
  • Temperatur: -20 °C / +60 °C
  • Abmessungen: 22,5 × 100 × 111 mm
Detaillierte technische Daten
Versorgungsspannung (einzeln)24 VAC 50/60 Hz oder 24 VDC aus einer Klasse-2-Quelle bzw. einem Transformator, geschützt durch eine UL-Sicherung max. 4 A
SchutzartIP20
SicherheitsausgängeAC1 8 A / 250 V · AC15 5 A / 250 V · DC13 5 A / 24 V
Minimale Schaltleistung50 mW oder 10 mA / 5 V
Ansprechzeit< 20 ms
Betriebstemperatur-25 °C … +60 °C
Elektrische Lebensdauer (UL)40 000 Zyklen bei 8 A / 300 000 Zyklen bei 1 A
Mechanische Lebensdauer (UL)10 Millionen Zyklen
SchaltfrequenzSR-Modus: 5 Hz / 10 mA und 0,1 Hz / 8 A

Anwendungsbereich

Der AWAX26XXL ist für die Überwachung mechanischer Sensoren, ACOTOM®-Prozesssensoren oder Not-Aus-Taster mit mindestens zwei Öffner­leitungen vorgesehen. Das Modul verfügt über vier Sicherheitsausgänge (3 NO + 1 NC) mit einer Schaltleistung von AC1 8 A / 250 V je Ausgang.

Das Produkt kann gemäß EN ISO 13849 oder SIL 3 nach EN 62061 eingesetzt werden. Die Sicherheitsausgänge des AWAX26XXL müssen in regelmäßigen Abständen durch den Benutzer oder zyklisch durch das Gesamtsystem getestet werden. Eine Prüfung mindestens einmal pro Monat wird empfohlen.

Zertifizierungen und Stärken

ETL-Zulassung

ETL Listed

Konformität mit nordamerikanischen Sicherheitsanforderungen (UL/CSA), geprüft von Intertek.

TÜV Rheinland

TÜV Rheinland

Unabhängige Prüfungen und Zertifizierung der funktionalen Sicherheit PL e / SIL 3.
